白鋼打底時(shí)候通常都采用實(shí)芯焊絲氬弧焊接打底的方法加內(nèi)部充氬保護(hù)的方法,這種方法雖然可以使用。但是，隨著管線長(zhǎng)度的增大，氬氣沖氬密度會(huì)隨著降低造成氣體雖然很大但是里面的密閉空間充氬慢。因此，使用藥芯免氬焊絲打底完全可以避免沖氬的步驟。
白鋼氬弧藥芯焊絲 也是自保焊絲的一種，如TGF308 這類焊材標(biāo)號(hào)相對(duì)于實(shí)心的ER開頭的焊絲，內(nèi)部充滿了藥粉。焊絲鐵水量很少，和普通實(shí)心打底焊接有很大的區(qū)別，這種焊絲內(nèi)部的的藥粉占很大的比例。在建立融池后，鐵水和藥渣一起流動(dòng)。焊縫融池不好觀察，在焊接時(shí)候不能采用實(shí)心氬弧焊絲的單邊點(diǎn)送絲焊接了。
藥芯不銹鋼打底焊絲工藝的維護(hù)機(jī)理是，反面焊縫運(yùn)用焊絲藥粉發(fā)生的融渣和其合金成份的冶金來(lái)進(jìn)行反應(yīng)，外坡口焊縫依托氬+渣進(jìn)行保護(hù)。

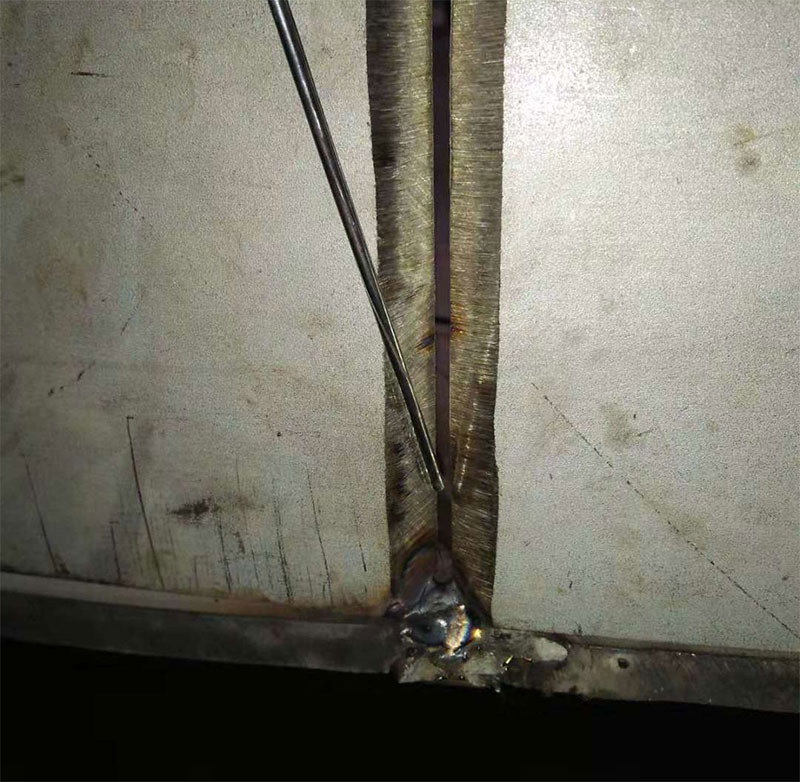

應(yīng)留意以下操作要點(diǎn)：焊接過(guò)程中，鎢極. 焊把 焊縫焊絲之間保持正確的夾角，焊把噴嘴前夾角為70°-80°,焊絲與焊件夾角為15°-20°,正確操控焊縫溫度。

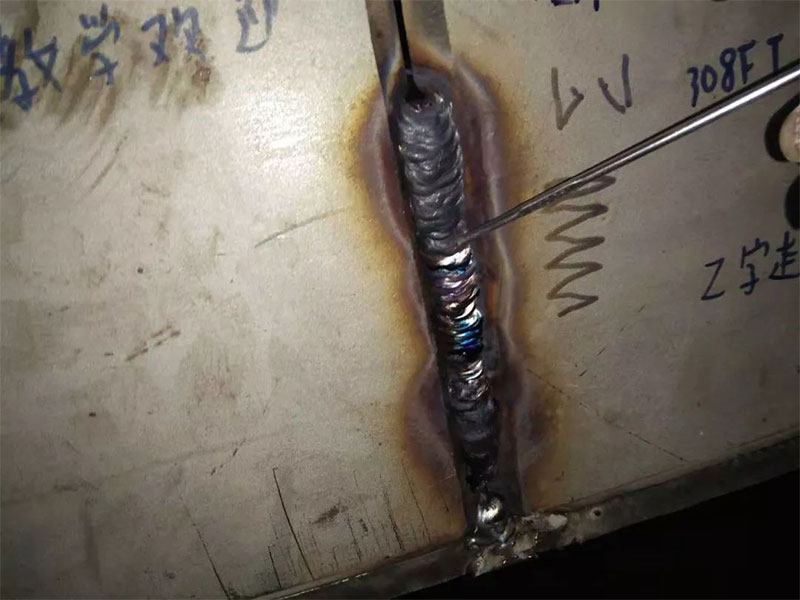

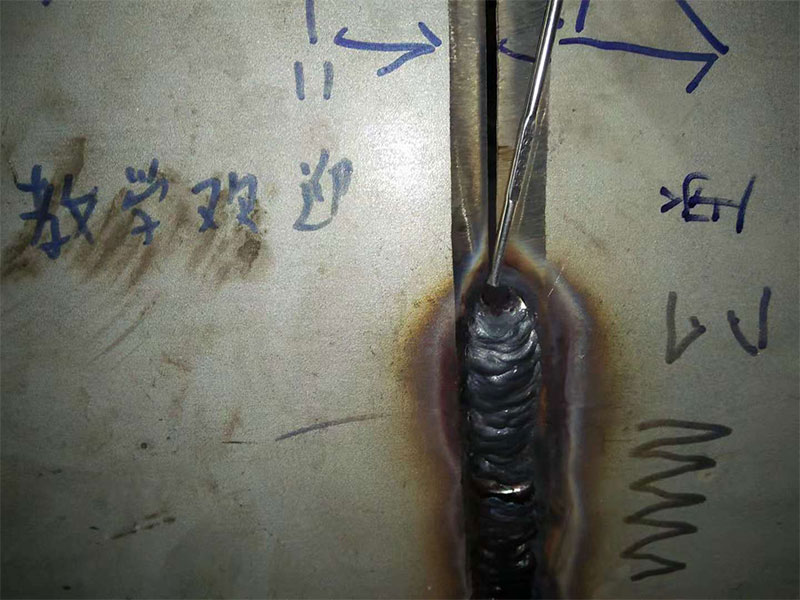

操作時(shí)，電流應(yīng)比焊實(shí)芯焊絲時(shí)稍大，焊把應(yīng)作鋸齒擺動(dòng)，以使鐵水和藥皮分離，便于調(diào)查鐵水和內(nèi)部坡口是否焊透;送焊絲時(shí)，最好送到融池的一半，并向內(nèi)稍壓低一下，兩邊點(diǎn)一下。以此手法來(lái)確保根部焊透、并避免呈現(xiàn)內(nèi)凹未焊透。
焊接過(guò)程中，焊絲應(yīng)有規(guī)矩的送入、取出，并確保焊絲一直處于氬氣的維護(hù)下，以免焊絲端部被氧化，影響焊接質(zhì)量;留意起弧、收弧處的弧坑。起弧在焊縫坡口一邊。收弧時(shí)應(yīng)留意發(fā)生弧坑、 避免縮孔等缺點(diǎn)。
使用藥芯焊絲打底焊，焊縫里面不必通氬氣，焊工焊接方便具有高效、低成本的特點(diǎn)。
